اجزای اصلی سیستم اتوماسیون پست‌های فشار قوی

بررسی جامع IEDها، RTUها و HMI

در دنیای مدرن امروز، پایداری شبکه برق و تامین انرژی الکتریکی بدون وقفه، شریان حیاتی تمامی صنایع و زندگی شهری است. با بزرگ‌تر شدن شبکه‌های قدرت و پیچیده‌تر شدن جریان انرژی، مدیریت سنتی و دستی پست‌های برق (Substations) دیگر پاسخگوی نیازهای امروزی نیست. خطا در عملکرد یا تاخیر در قطع جریان‌های نادرست می‌تواند خسارات میلیاردی به تجهیزات سنگین وارد کرده و منجر به خاموشی‌های گسترده شود. اینجاست که سیستم اتوماسیون پست  (Substation Automation System – SAS) وارد میدان می‌شود.

اتوماسیون پست مجموعه‌ای منطبق بر فناوری‌های نوین سخت‌افزاری و نرم‌افزاری است که وظیفه پایش  (Monitoring)، کنترل (Control)  و حفاظت (Protection) خودکار تمام تجهیزات موجود در پست‌های برق را بر عهده دارد.

در مرکز این سیستم، سه جزو بسیار حیاتی و کلیدی قرار دارند:

1. دستگاه‌های هوشمند الکترونیکی (IEDs)
2. پایانه راه دور  (RTU)
3. رابط انسان و ماشین  (HMI)

در این مقاله، به بررسی تخصصی و در عین حال ساده و روان این سه رکن اصلی اتوماسیون پست، نقش هرکدام و نحوه تعامل آن‌ها با یکدیگر خواهیم پرداخت.

1- دستگاه‌های هوشمند الکترونیکی (IED – Intelligent Electronic Device)

IED چیست؟

اگر سیستم اتوماسیون پست را به بدن انسان تشبیه کنیم، IED ها حواس پنج‌گانه و ماهیچه‌های واکنش سریع این سیستم هستند. IED  یک عبارت کلی برای تمامی تجهیزات مبتنی بر میکروپروسسور (ریزپردازنده) است که در سطح تجهیزات میدان (Field Level)نصب می‌شوند. این دستگاه‌ها می‌توانند کمیت‌های الکتریکی نظیر ولتاژ، جریان، فرکانس و توان را اندازه‌گیری کرده، حالت کلیدها را پایش کنند و در صورت بروز خطا، فرمان‌های حفاظتی صادر نمایند.

وظایف و نقش‌های اصلی IEDها

• حفاظت (Protection) : اصلی‌ترین وظیفه بسیاری از IEDها (که با نام رله‌های دیجیتال یا عددی نیز شناخته می‌شوند)، حفاظت از ترانسفورماتورها، خطوط انتقال، شینه‌ها (Busbars) و سایر تجهیزات است.
• کنترل (Control) : صدور فرمان قطع یا وصل به کلیدهای قدرت (Circuit Breakers) و سکسیونرها (Disconnectors).
• اندازه‌گیری (Measurement) : محاسبه دقیق جریان، ولتاژ، توان اکتیو و راکتیو، ضریب توان و غیره.
• پایش وضعیت (Monitoring) : ثبت وقایع، ثبت فرم موج خطاهای رخ‌داده (Disturbance Recording) و نظارت بر سلامت تجهیزات مثل فشار گاز SF6 در کلیدها.

مثال ساده:  وقتی صاعقه‌ای به خط انتقال برق برخورد می‌کند، جریان به ناگهان صدها برابر می‌شود. IED مربوط به آن خط، در چند میلی‌ثانیه این افزایش ناگهانی را تشخیص داده و بلافاصله به کلید قدرت فرمان می‌دهد تا مسیر جریان را قطع کند تا ترانسفورماتورهای گران ‌قیمت نسوزند.

2- پایانه راه دور  (RTU – Remote Terminal Unit)

RTU چیست؟

اگر IEDها حواس پنج‌گانه باشند، RTU همانند سیستم عصبی مرکزی محلی عمل می‌کند که اطلاعات را از بخش‌های مختلف جمع‌آوری کرده و به مرکز کنترل اصلی (پست بالادست یا مرکز دیسپاچینگ) می‌فرستد.

RTU  یک دستگاه الکترونیکی است که اطلاعات سیگنال‌های دیجیتال و آنالوگ را از تجهیزات مختلف پست دریافت کرده، آن‌ها را پردازش و بسته‌بندی می‌کند و سپس از طریق پروتکل‌های مخابراتی به مرکز کنترل دیسپاچینگ  (SCADA) یا HMI ارسال می‌نماید.

وظایف و نقش‌های اصلی RTU

• تجمیع داده‌ها  (Data Aggregation) : جمع‌آوری داده‌ها از ده‌ها یا صدها IED و حسگر مختلف در سطح پست.
• تبدیل پروتکل  (Protocol Conversion) : ممکن است IEDهای مختلف با زبان‌های (پروتکل‌های) متفاوتی صحبت کنند. RTU مثل یک مترجم عمل کرده و همه را به یک پروتکل استاندارد شبکه مانند IEC 60870-5-104 یا  DNP3 تبدیل می‌کند.
• ارسال و دریافت اطلاعات  SCADA : برقراری ارتباط با مرکز دیسپاچینگ منطقه‌ای یا ملی برای ارسال گزارش وضعیت پست و دریافت فرمان‌های دستی از اپراتورهای ارشد.
• اجرای منطق‌های محلی (Local Logic): برخی RTUهای پیشرفته امکان اجرای برنامه‌های منطقی (Interlocking) را دارند تا در صورت قطعی ارتباط با مرکز، بتوانند تصمیمات ساده منطقی را محلاً اتخاذ کنند.

3- رابط انسان و ماشین (HMI – Human-Machine Interface)

HMI چیست؟

هرچقدر هم که IEDها و RTUها هوشمند باشند، در نهایت انسان (اپراتور پست) باید بتواند بر اوضاع نظارت داشته باشد و در صورت لزوم دخالت کند. HMI چشم و پنجره اپراتور به داخل سیستم اتوماسیون پست است.

HMI در واقع یک سیستم نرم‌افزاری گرافیکی است که معمولاً روی یک یا چند رایانه صنعتی (Industrial PC) در اتاق کنترل پست نصب می‌شود. این نرم‌افزار، تمام پیچیدگی‌های فنی و کدهای دیجیتال را به خطوط، نمودارها، رنگ‌ها و نمادهای ساده گرافیکی تبدیل می‌کند.

وظایف و ویژگی‌های کلیدی HMI

• نمایش تک خطی (Single Line Diagram – SLD) : نمایش شماتیک و زنده (Real-time) از وضعیت شبکه برق پست، شامل باز یا بسته‌بودن کلیدها، مقدار ولتاژ خطوط و جریان عبوری.
• مدیریت آلارم‌ها و هشدارها (Alarm Management) : در صورت بروز هرگونه مشکل (مثلاً افت ولتاژ یا عملکرد رله)، HMI به صورت صوتی و تصویری (تغییر رنگ به قرمز) به اپراتور هشدار می‌دهد.
• ثبت وقایع و تاریخچه (Archiving & Trending) : ثبت تمام اتفاقات و تغییرات کمیت‌های برقی در طول زمان تا در آینده بتوان عملکرد شبکه را تحلیل نمود.
• صدور فرمان (Command Issuance) : امکان باز/بست کردن کلیدها یا تغییر تپ ترانسفورماتور توسط اپراتور با چند کلیک ساده و با رعایت سطح دسترسی و ایمنی.

معماری اتوماسیون پست و نحوه تعامل اجزا

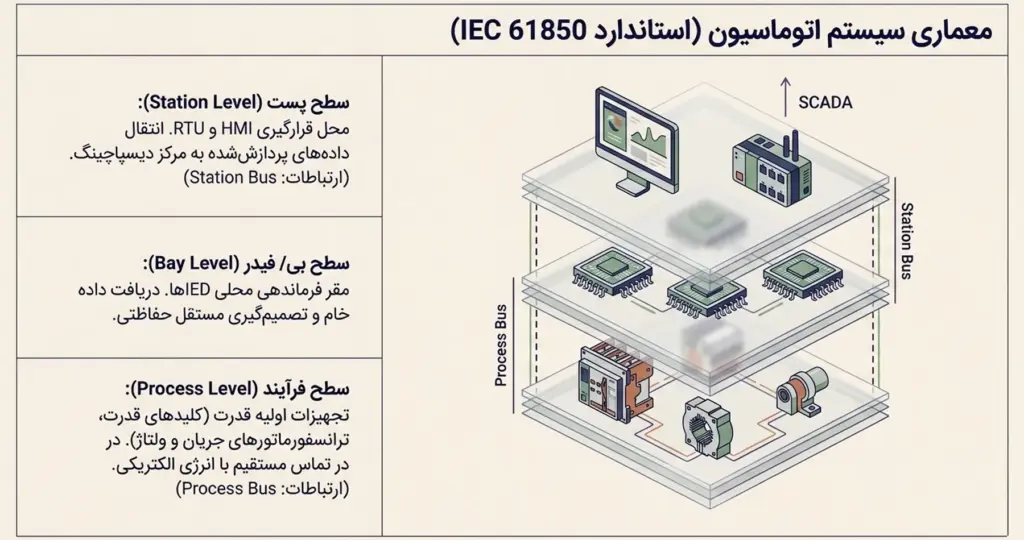

برای درک بهتر نحوه همکاری این سه بخش، سیستم اتوماسیون پست طبق استاندارد بین‌المللی IEC 61850 به ۳ سطح (Level) تقسیم می‌شود:

• سطح پست
• سطح بی / فیدر
• سطح فرایند

شرح سطوح و نحوه جریان داده‌ها:

1. سطح فرآیند (Process Level): شامل تجهیزات اولیه مثل کلیدهای قدرت، ترانسفورماتورهای جریان (CT) و ولتاژ (VT) است.
2. سطح فیدر/بی (Bay Level): محل قرارگیری IEDها است. IEDها داده‌های خام (ولتاژ/جریان) را از سطح فرآیند دریافت می‌کنند. اگر خطایی رخ دهد، IED مستقلاً و بدون معطلی در سطح بی تصمیم گرفته و کلید را قطع می‌کند.
3. سطح پست (Station Level): محل قرارگیری RTU و HMI است. IEDها اطلاعات پردازش‌شده را از طریق شبکه اتصالات (Station Bus) به RTU و HMI ارسال می‌کنند.

سناریوی عملی:

وقتی خطایی رخ می‌دهد چه اتفاقی می‌افتد؟

بیایید یک خطای واقعی (مثلاً اتصال کوتاه روی خط) را مرور کنیم تا نحوه تعامل این سه جزء روشن شود:

1. تشخیص توسط IED :

افزایش ناگهان جریان توسط ترانس جریان حس شده و به IED منتقل می‌شود. IED در کمتر از ۳۰ میلی‌ثانیه فرمان قطع (Trip) را به کلید قدرت صادر می‌کند.

2. اطلاع‌رسانی به HMI و RTU :

هم‌زمان IED یک سیگنال تغییر وضعیت و هشدار خطا را روی شبکه اتوماسیون پخش می‌کند.

3. نمایش در HMI :

نرم‌افزار HMI در اتاق کنترل، کلید مربوطه را به حالت «باز» تغییر رنگ داده، آلارم خطای جریان بالا را پخش کرده و حادثه را با ثبت دقیق زمان (Time-stamp) ذخیره می‌کند.

4. گزارش توسط RTU به مرکز دیسپاچینگ :

دستگاه RTU این وضعیت جدید را بسته‌بندی کرده و از طریق خطوط مخابراتی به مرکز SCADA دیسپاچینگ کشوری فرستاده تا مهندسان ارشد دیسپاچینگ نیز در جریان قطعی این خط قرار گیرند.

مقایسه سریع اجزا

جمع‌بندی

سیستم اتوماسیون پست با کنار هم قرار دادن IEDها ( به عنوان بازوها و مغزهای محلی و سریع )، RTUها (به عنوان کانال ارتباطی و تجمیع‌کننده داده) و HMI (به عنوان پنجره مدیریتی اپراتور)، محیطی یکپارچه، فوق‌العاده سریع و ایمن را برای شبکه برق فراهم می‌سازد. فهم درست این اجزا و نحوه‌ی تعامل آن‌ها نه تنها به طراحی بهتر پست‌های فشار قوی کمک می‌کند، بلکه فرایند عیب‌یابی و بهره‌برداری از شبکه قدرت را به میزان چشمگیری تسهیل می‌بخشد.
